产品详情
|
序号 |
项 目 |
内 容 |
|
A. |
产品名称 |
1428L 4门电子干燥柜 |
|
B. |
产品型号 |

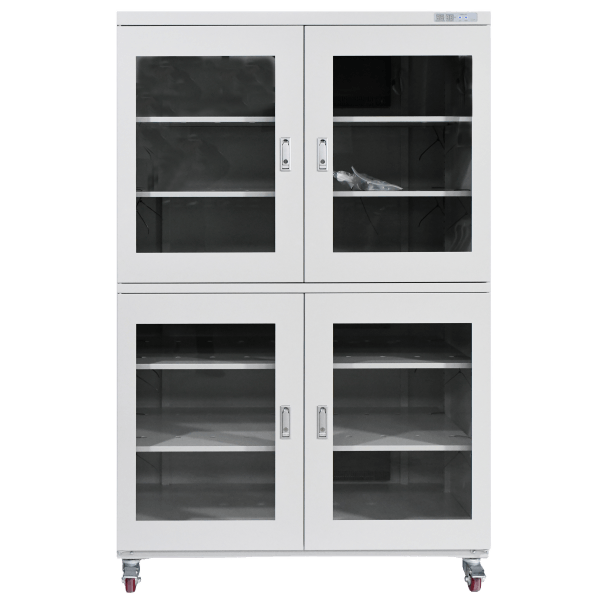

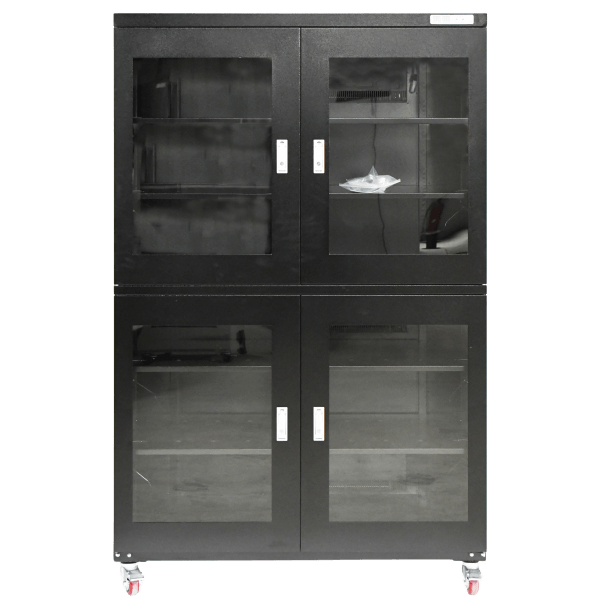

黑色防静电款： TD-1428A-4 TD-1428B-4 TD-1428C-4 乳白色普通款： TD-1428A-4F TD-1428B-4F TD-1428C-4F |
|
C. |
内尺寸 |
W1198*D682*H1723mm，容积：约1428L |
|
外形尺寸 |
W1200*D710*H1910mm（高度含脚轮） |
|
|
D. |
重量 |
净重：150 Kg |
|
E.
|
控湿范围 |
A型:20-60%RH B型:10-20%RH C型:1-10%RH |
|
精度 |
湿度：±3%RH 温度：±1℃ |
|
|
F. |
设备功率 |
平均功率≤8W；最大功率170W |
|
G. |
底部结构 |
底部安装 360°旋转脚轮,其中两轮具有刹车功能,方便移动及固定。 |
|
H. |
载重层板 |
高强度载重层板,层板上下高度可调，并配备防止隔板前后、左右、上下移动的固定装置，存放物品更安全方便。 |
|
I. |
柜体结构 |
采用 1.2mm 冷轧钢板，局部3.0mm加强，表面防静电阻值105-109Ω。 |
|
J. |
柜 门 |
方门式设计，最小化对外来湿气入浸，门镶嵌高强度防爆钢化玻璃，安全隐藏式加压把手锁一体化设计。 |
|
K. |
标配功能 |
1.微电脑LED高清显示控制面板,温湿度传感器采用瑞士原装进口SENSIRION，温湿度独立式显示，无需切换，数显精确，使用寿命长。 2.湿度设定，具有记忆功能断电后无需重新设定。 3.具有故障自动识别追踪功能。 4.数显抽屉式设计，方便校验与维修。 |
|
L. |
可选配功能 （需增加费用） |
1、湿度超标报警功能 2.温湿度数据读取功能（USB/RJ45） 3.组网集中监控功能 4.开门报警 5.开门灯亮 6.可加装氮气功能 7.增加数码显示休眠功能 8.显示校验到期提醒 |
|
M. |
除湿系统 |
自主专利高性能智能除湿模组 ,先进的控湿排湿技术，微电脑程控系统除湿，智能判断箱体内湿度来决定工作时间，节省能源，无污染，无耗材，延长产品使用寿命。具备断电吸湿防护功能，断电后仍可运用物理吸湿补位功能继续除湿，24 小时内湿度上升不超过10%（不开门情况下）。不滴水、无任何噪音，低故障，超低能耗环保设计。 |
|
适用范围：防氧化材料、芯片、IC、半导体、元器件、精密电子仪器仪表、观测光学器材、镜头、实验化学药品、有色金属、BGA、胶片、模块、SMT、贴片、晶圆等。 |
||
一、安装使用条件（用户提供）：
|
序号 |
项 目 |
内 容 |
|
A |
电、气、使用环境场合要求 |
环境温度：+0℃～+35℃，相对湿度：≤90% RH； 设备安装环境不应有高浓度粉尘、腐蚀性气体和易燃易爆气氛存在； 避免阳光直射或淋雨； 设备安装区域应有良好的通风换热条件，避免因设备散热导致房间温度上升。 |
|
B |
电源 |
单相电，AC220V，50Hz； 设备使用0.75平方10A插头的三芯国标电源线 |
二、触控控制系统：
|
序号 |
项目 |
内容 |
|
A |
控制器硬件 |
集成数显 |
|
B |
控制器界面 |
显示界面及功能 显示量程： 温度：-40.0℃～+99℃ 湿度：1%RH~99%RH |
|
C |
控制器功能 |
当柜内湿度不在设定湿度报警范围内时，蜂鸣器将进行报警； 当柜内湿度再次回到设定湿度报警范围内时，则蜂鸣器不再报警 可设定湿度控制值，湿度报警区间值 |
|
D |
安全&保护 |
设备安全保护：控制回路限流保护（快速熔断器）； 人员安全保护：接地保护 |
三、箱体结构：
|
序号 |
项目 |
内 容 |
|
A |
箱体 |
外壳：柜体材料采用优质冷轧钢板，厚度1.2mm，重要部件采用3mm材料，防静电型的表面防静电喷涂效果为永久性，表面防静电阻值105-109Ω，颜色黑色；普通款不防静电型的表面喷涂为米白色。 |
|
B |
箱门 |
设备正面上中下2层对开大门； 大门开启角度大于150度； 大门与柜体之间密封采用软质聚氯乙烯(PVC)和永磁性胶条组合而成的耐高温耐腐蚀的密封塑胶条压紧密封； |
|
C |
层板 |
标配提供5块层板 层板为活动结构，安装高度任意可调节； 层板承重≤120Kg/层； 层板配有透气孔，孔的大小为12mm |
四、设备组成：
|
序号 |
项目 |
内 容 |
|
A |
设备组成 |
设备由以下部分组成：集成数显;专用除湿主机及控制系统； |
|
B |
设备总体结构 |
柜体采用整体式设计，设备安装到位，接通电源后即可使用，无须二次安装； |
五、随机资料及配件：
|
序号 |
项目 |
内 容 |
|
A |
随机资料 |
合格证；操作说明书； |
|
B |
随机配件 |
层板，四大一小；1.8米电源线；箱门钥匙； |
六、质量承诺：
|
序号 |
内 容 |
|
A |
本公司严格按照ISO9001-2015质量管理体系运作，完善的设计和制造工艺流程确保产品性能优越、质量可靠； |
|
B |
设备验收合格后，整机免费保修2年； |
产品用途：
1.表面贴装前（SMT）、IC（CSP、BGA、TQFP、TSOP）的常温脱湿与低湿保存；
2.印刷电路板，多层基板压合前（压合基材）的除湿保管及样式软片与半固化片的低湿保存；
3.各式电子安装中，半成品的低湿保存及安装流程中前工序与次工序间防止氧化与低湿的保管；
4.COB安装前使用的裸IC及LSI（裸晶片）之导线架的低湿保管；
5.液晶显示器的玻璃基板（LCD）清洗后的常温干燥（保持脱水的均一性）的低湿保管；
6.固体显像素子（CCD）的常温脱湿与低湿保存；
7.各种精密制造产业的物料，半成品常温脱湿与低湿的保存.
8.研发/实验室的试药（剂）、标准品、试片、纯金属物质、粉末素材（精细陶瓷、环氧基树脂、药品、接着剂）、滤纸、精密量具的除湿保存。
